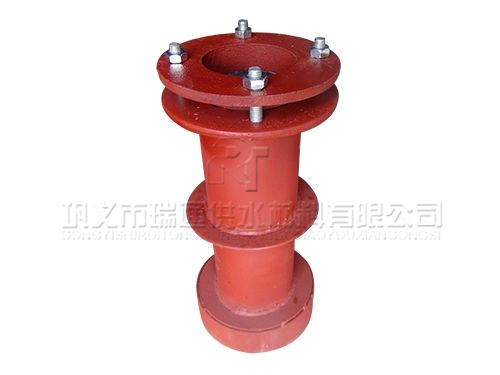

【產品名稱】：04FS02柔性密閉套管
【別 名】：密閉套管，防護密閉套管，兩側防護密閉套管
【規 格】：【DN10mm-DN3200mm】
【產品顏色】：天藍色 綠色 銀色 紅色（實物顏色見產品展示圖片）
【適用范圍】：【鋼管、PP管等】
【產品標準】：04FS02（圖集號）
【產品等級】：A級，
【工作溫度】：-20度至150度
【材 質】：碳鋼 SUS201 SUS304 SUS316 SUS316L
在線咨詢
購買熱線：13937146182，15538711655
04FS02柔性密閉套管用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等單位。柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制 管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。
1、柔性密閉套管是按照國家標準04FS02制造生產，材料采用Q235-A。
2、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏，聚胺脂密封膏。
注：1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。 2.鋼管和擋圈焊接后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭焊接。3.焊工采用手工電弧焊，焊條型號為E4303
04FS02柔性密閉套管用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等單位。柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求。
04FS02柔性密閉套管說明，人防密閉套管說明：
1、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
2、密封膏：聚硫密封膏，聚胺脂密封膏。
3、穿墻處混凝土墻厚不應小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200.
4、鋼管和擋板焊接后經鍍鋅處理，再施行與套管安裝。
5、焊接采用手工電弧焊，焊條型號E4303.

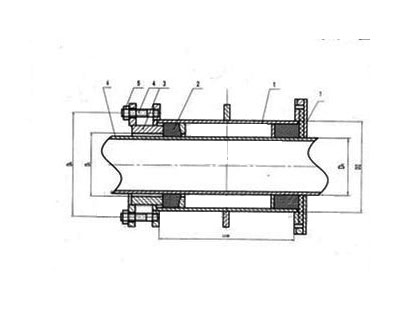

| 序號 | 名稱 | 數量 | 材料 | 備注 |
| 1 | 法蘭套管 | 1 | Q235-A | 焊接件 |
| 2 | 密封圈 | 1 | 氯丁橡膠 | |
| 3 | 法蘭壓蓋 | 1 | Q235-A | 焊接件 |
| 4 | 螺栓 | 0 | Q235-A | GB897-88A |
| 5 | 螺母 | Q235-A | GB/T41-2000 | |
| 6 | 鋼管 | Q235-A | ||
| 7 | 擋板 | Q235-A |
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
L |
L0 |
L1 |
L2 |
d1 |
d2 |
d3 |
D1 |
D2 |
K |
n-M |
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
\ |
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.75 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M16 |
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M16 |
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
252 |
6 |
6-M16 |
專業制造、專業服務，瑞通為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是瑞通永恒的主題。瑞通產品質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此瑞通做出
如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、瑞通產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高瑞通的產品質量與服務質量。
1、客戶采購清單請傳真至0371-64016898 E-mail：ruitonggscl@163.com，或來電咨詢 0371-64016899。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
