【產品名稱】：加長型柔性防水套管
【別 名】：加長防水套管
【規 格】：【DN10mm-DN3200mm】

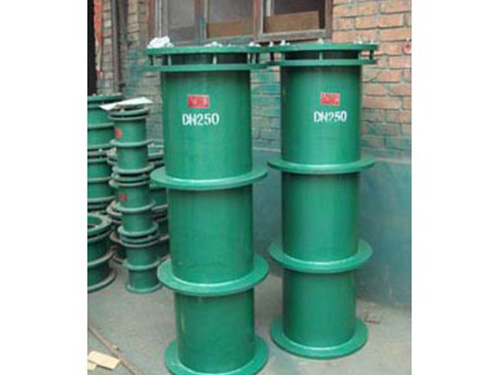

【產品顏色】：天藍色 綠色 銀色 紅色（實物顏色見產品展示圖片）
【適用范圍】：【鋼管、PP管等】
【產品標準】：02S404（圖集號）
【產品等級】：A級，
【工作溫度】：-20度至150度
【材 質】：碳鋼 SUS201 SUS304 SUS316 SUS316L
- 質量穩定:實行全過程質量監控，細致入微，全方位檢測!
- 價格合理:高效內部成本控制，減少了開支，讓利于客戶!
- 交貨快捷:先進生產流水線，充足的備貨，縮短了交貨期!
產品介紹
1、本產品尺寸均以毫米來計。
2、加長型防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm
6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
產品特點
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、柔性防水套管套管的重量以L=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。

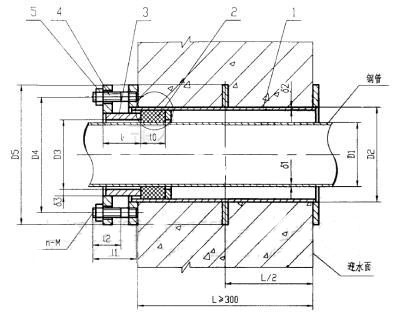

產品示意圖
零部件材料
|
序號No.
|
名稱Name
|
數量Quantity
|
材料Material
|
|
1
|
本體Body
|
1
|
Q235A
|
|
2
|
密封圈Sealing ring
|
1或2
|
橡膠
|
|
3
|
壓蓋Cover
|
1
|
Q235A
|
|
4
|
螺母Nut
|
n
|
Q235A
|
|
5
|
螺柱bolt
|
n
|
Q235A
|
技術參數
|
名 稱
|
柔性防水套管
|
剛性防水套管
|
|
型 號
|
全長
|
S312
|
02S404
|
S312
|
|
公稱通徑
|
翼環直徑
|
翼環直徑
|
翼環直徑
|
長度(=墻厚)
|
|
50
|
380
|
177
|
200
|
225
|
200
|
|
65
|
380
|
190
|
220
|
230
|
200
|
|
80
|
384
|
217
|
235
|
251
|
200
|
|
100
|
384
|
236
|
255
|
280
|
200
|
|
125
|
386
|
257
|
290
|
301
|
200
|
|
150
|
386
|
280
|
315
|
324
|
200
|
|
200
|
386
|
350
|
375
|
394
|
200
|
|
250
|
388
|
402
|
435
|
446
|
200
|
|
300
|
388
|
462
|
495
|
498
|
200
|
|
350
|
392
|
511
|
545
|
567
|
200
|
|
400
|
392
|
565
|
600
|
621
|
200
|
|
450
|
394
|
615
|
650
|
671
|
200
|
|
500
|
394
|
673
|
705
|
720
|
200
|
|
600
|
407
|
787
|
820
|
822
|
200
|
|
700
|
409
|
877
|
910
|
911
|
200
|
|
800
|
411
|
987
|
1020
|
1011
|
200
|
|
900
|
413
|
1087
|
1120
|
1113
|
200
|
|
1000
|
415
|
1187
|
1220
|
1213
|
200
|
|
1200
|
416
|
1390
|
1423
|
1413
|
200
|
|
1400
|
417
|
1590
|
1623
|
1613
|
200
|
